外夾式超聲波流量計利用了低電壓、多脈沖發射接收原理，采用雙平衡信號差分發射、接收**技術和硬件參數無關化設計方法；通過選用國際上*新、***的大規模集成電路和**的SMD貼裝焊接工藝生產而成。確保每臺出廠的流量計都具有相同的性能。靈活多變的中文顯示主機(壁掛F1標準型、壁掛F2**型、盤裝S型、壁掛FN網絡型)滿足各種不同的工業現場。簡單方便的傳感器易于現場人員安裝維護。

特性：
? 易于安裝：外夾式超聲波流量計不需切割管道或停止流量
? 維護費用低：外部傳感器不需定期清潔
? 外夾式超聲波流量計無可動部件，避免磨損或淤塞
? 無壓降或能耗
? 量程比寬，80 : 1
? 可選擇單、雙聲道操作
? 換能器匹配管道材質并由菜單指引位置
? 寬波束技術確保高性能
? 調零通道不需中斷流量自動設置零點，并消除零點漂移

技術參數：
測量精度：優于1%，重復性0.2%
    測量周期：500ms(每秒2次)
    供電電源：220VAC±10%，24VDC±10%可選
    流速范圍：0.01～±32m/s
    顯    示：2×10背光液晶顯示，可中英文切換顯示，可同時顯示瞬時流量及正、
              負、凈累計流量、流速、瞬時熱量及累積熱量、工作狀態、時間等數據；
    操    作：4×4輕觸鍵盤（可實現快捷鍵操作）
    信號輸入：3路4-20mA輸入，,可輸入壓力、液位、溫度等模擬信號；
                            2路三線制PT100鉑電阻輸入；
    信號輸出：隔離型4-20mA或0-20mA模擬量輸出；
              隔離型可編程OCT用于正、負、凈累積脈沖及各種報警信號；
              繼電器用于正、負、凈累積脈沖及各種報警信號輸出控制；
              隔離RS-485數據接口輸出、非隔離 RS-232接口輸出；
    其它功能：自動記憶前64日，前64個月，前5年的累積流量和工作狀態；
              自動記憶前64次上、斷電時間和流量；
              可進行人工補量或自動追加補量功能；
              可編程批量（定量）控制器；
              故障自診斷功能；
              具備MODBUS協議，FUJI擴展協議，并兼容國內其它廠家同類產品的通訊協議；
            固定式超聲波流量計  接入GPRS設備可實現無線傳輸，在辦公室計算機上可隨時查看現場儀表參數及工作狀態；
    防護等級：IP65
**等級：ExdIIBT6

應用：
可用于大多數清潔流體的應用中，包括：
?水：污水工業，飲用水，污水，處理水，淤泥
?化工食品工業：鈉鹽，氫氧化鈉
?能源工業：冷卻水流量，燃料流量
?過程控制：化學藥品，醫藥用品

外夾式超聲波流量計功能：
? IP65墻裝流量顯示計算機，帶單獨的換能器和電纜
? 可用單雙聲道儀表
? 2x16 集成文字顯示器和5 鍵的鍵盤用于安裝菜單和數據顯示
? 可分配4 ... 20 mA 隔離回路供電輸出
? 流量脈沖速率輸出
? RS232 數字通訊端
? 連接器用于PC 通訊
? 可選擇打開選擇器報警輸出（40V DC *大）
? 罐裝累加器“啟動- 停止”控制
? 內部校準安全開關
? 遠程PC 安裝菜單
? 動態調零自動設置零點
? 雙向流量操作
? 數據記錄，可存儲地址和數據

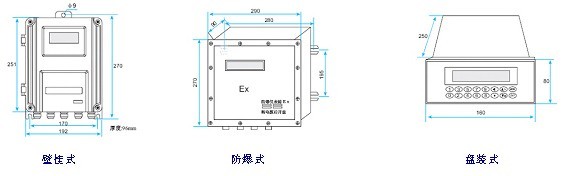

 外夾式超聲波流量計主機外形尺寸：


外夾式超聲波流量計

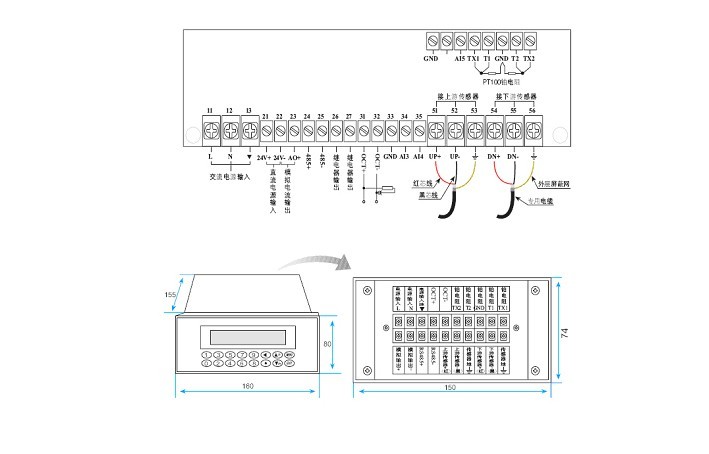

? 主機接線圖：

外夾式超聲波流量計選型：

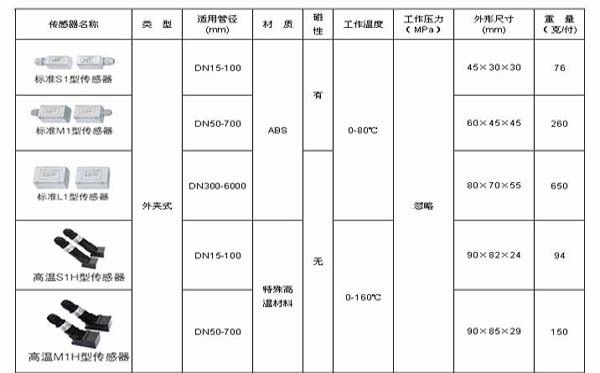

? 可選配傳感器：
